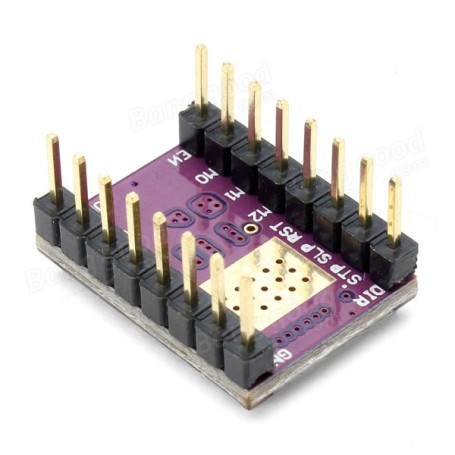

STEPSTICK DRV8825 STEPPER DRIVER REPRAP 4LAYER PCB

Este producto es una placa de soporte o placa de conexión para el controlador de motor paso a paso DRV8825 de TI; Por lo tanto, recomendamos una lectura cuidadosa de la hoja de datos DRV8825 (1MB pdf) antes de usar este producto. Este controlador de motor paso a paso le permite controlar un motor paso a paso bipolar a una corriente de salida de hasta 2.2 A por bobina (consulte la sección Consideraciones de disipación de energía a continuación para obtener más información).

Características
1. Interfaz de control de paso y dirección simple.

2. Seis resoluciones de pasos diferentes: paso completo, medio paso, 1/4 paso, 1/8 paso, 1/16 paso y 1/32 paso.

3. El control de corriente ajustable le permite configurar la salida de corriente máxima con un potenciómetro, que le permite usar voltajes por encima del voltaje nominal de su motor paso a paso para lograr velocidades de paso más altas.

4. Control de corte inteligente que selecciona automáticamente el modo de decaimiento actual correcto (decaimiento rápido o decaimiento lento).

5. Tensión de alimentación máxima de 45 V.

6. Regulador incorporado (no se necesita suministro de voltaje lógico externo).

7. Puede interactuar directamente con sistemas de 3.3 V y 5 V.

8. Apagado térmico por sobretemperatura, apagado por sobrecorriente y bloqueo por bajo voltaje.

9. Protección de corto a tierra y de carga en corto.

10. PCB de cobre de 2 onzas y 4 capas para una mejor disipación del calor.

11. Almohadilla de tierra soldable expuesta debajo del controlador IC en la parte inferior de la PCB.

12. El tamaño, la configuración de pines y la interfaz del módulo coinciden con los de nuestros transportadores de motor paso a paso A4988 en la mayoría de los aspectos (consulte la parte inferior de esta página para obtener más información).

También llevamos un soporte de controlador de motor paso a paso DRV8824 que puede servir como un sustituto directo del soporte DRV8825 cuando se utilizan motores paso a paso de menor corriente. El DRV8824 solo puede entregar hasta 0,75 A por bobina sin disipador de calor (1,2 A máx. Con enfriamiento adecuado) ), pero tiene resistencias de detección de corriente más grandes que permiten un mejor rendimiento de microstepping que el portador DRV8825 a bajas corrientes.

La única forma de distinguir a nuestro operador DRV8824 del operador DRV8825 es mediante las marcas en el controlador IC; Si tiene una combinación de los dos, puede considerar marcarlos (hay un cuadrado en blanco en la pantalla de seda inferior que puede usar para esto). Para aplicaciones de bajo voltaje, considere nuestro soporte DRV8834 compatible con pin, que funciona con voltajes de suministro de motor tan bajos como 2.5 V. Este producto se envía con todos los componentes de montaje en superficie, incluido el controlador DRV8825 instalado en IC como se muestra en la imagen del producto.

Parámetros
Tamaño: 1.5 mm X 2 mm (el mismo tamaño con 4988)

Conductor actual: 2.5A

Microstep: 1, 1/2, 1/4, 1/8, 1/16, 1/32

Hecho por SMT, mayor rendimiento, rendimiento estable.

Comparar con 4988:

1. Max 2.5A

2. Soporte 32 microstep

3. PCB de 4 capas, cobre de 2 oz, buena disipación de calor

4. La resistencia interna del chip es menor y produce un calor más bajo, lo que conduce a la disipación de calor.

Uso
1. La situación requiere el uso del controlador de motor paso a paso.

2. Impresora 3D, cnc, máquina de tallado, etc.

3. Soporte de impresora 3D con Prusa Mendel, ultimaker, printbot, makerbot, etc.

4. Consulte el código Arduino, motor de accionamiento directo.
